GH3536鎳基高溫合金

中國牌號：GH3536/GH536鎳基高溫合金
美國牌號：HastelloyX/UNS NO6002
法國牌號：NC22FeD
德國牌號：NiCr22FeMo
英國牌號：Nimonic PE13
一、GH3536（HastelloyX）鎳基高溫合金概述：
GH3536是主要用鉻和鉬固溶強化的一種含鐵量較高的鎳基高溫合金，具有良好的抗養化和耐腐蝕性能，在900℃以下有中等的持久和蠕變強度，冷、熱加工成型性和焊接性能良好。使用于制造航空發動機的燃燒室部件和其他高溫部件，在900℃以下長期使用，短時工作溫度可達1080℃。供應的主要品種有板材、帶材、管材、棒材、鍛件、環形件和精密鑄件。
1、GH3536 材料牌號：GH3536(GH536,GH22,GH334,GH739,SG-5)
2、GH3536相近牌號：UNS NO6002，HastelloyX（美國），NiCr22FeMo（德國），Nimonic PE13（英國）。
3、GH3536 材料的技術標準：
4、GH3536化學成分：見表1-1。
表1-1                                                            %

注：B按計算量加入、不分析。
5、GH3536 熱處理制度：板材和管材：1130～1170℃，快速空冷或水冷；棒材和環形件檢驗試樣：1175℃±15℃，空冷或更快冷卻；帶材：1065～1105℃，快速冷卻。
6、GH3536品種規格與供應狀態：供應δ0.5～4.0mm的板材，δ0.05～0.8mm的帶材，外徑4～20mm、壁厚1.0～2.0mm的管材，直徑0.2～10.0mm的焊絲，直徑≤300mm的棒材和各種直徑及壁厚的環形件以及不同形狀和尺寸的精密鑄件。板材、帶材和管材經固溶處理和酸洗后供應，帶材也可呈冷軋狀態供應；焊絲以硬態、半硬態、固熔加酸洗、光亮固溶處理狀態成盤交貨，也可以直條交貨；棒材和環形件不經熱處理交貨。精密鑄件于鑄造狀態供應。
7、GH3536 熔煉與鑄造工藝：采用電弧爐加電渣或非真空感應爐加電渣重熔工藝。生產鑄件則采用感應爐重熔母合金后澆注于加熱的模殼內，澆注速度以快些為好。
8、GH3536 應用概況與特殊要求：該合金在國外航空發動機和民用工業中獲得了極為廣泛的應用，我國主要用于制造燃燒室部件和其他熱端部件以及蜂窩結構等。合金在高溫下長期使用后有一定的時效硬化現象。
二、GH3536物理及化學性能：GH3536 熱性能：
1、GH3536(GH536) 熔化溫度范圍：1295～1381℃[1]
2、GH3536(GH536) 熱導率：見表2-1
3、GH3536 比熱容：見表2-2。
4、GH3536密度：ρ=8.3g/cm3
表2-1[1]

表2-2

三、GH3536合金特性：
1、易加工性。
2、在900℃時具有中等的持久和抗蠕變強度。
3、具有良好抗氧化性，耐腐蝕性。
4、適宜于900℃以下長期使用的航空發動機燃燒室和加力燃燒室零部件。
5、良好的焊接性能和冷、熱加工成形性。
四、GH3536應用領域：
1、工業和航空汽輪機（燃燒室、整流器、結構蓋）。
2、工業爐部件、支撐輥、柵板、絲帶和輻射管。
3、石油化學爐中的螺旋管。
4、高溫氣體冷卻核反應堆 。
五、GH3536工藝性能與要求：
1、固溶處理溫度范圍是1160℃～1190℃，最好在1175℃左右。
為得到最大的蠕變強度，建議冷卻方式為水淬。對于厚度小于1.5mm 的材料，也可采用快速空冷。去應力退火溫度為最高870℃。在熱處理過程中，必須保持工件清潔。
2、去氧化皮的表面氧化物和焊縫周圍的焊渣的附著性比不銹鋼更強，推薦使用細晶砂帶或細晶砂輪進行打磨。
3、在用HNO3/HF 混合酸進行酸洗前必須噴砂或打磨將氧化膜打碎。
4、機加工：機加工要在固溶處理態進行。由于Nicrofer 4722 Co 的加工硬化較高，因此宜采用低切削速度和重進刀進行加工，才能車入已冷作硬化的表層下面。
5、焊接：能用各種焊接工藝焊接，如鎢電極惰性氣體保護焊、等離子弧焊、手工亞弧焊、金屬極惰性氣體保護焊、熔化極惰性氣體保護焊。優先考慮采用脈沖電弧焊。焊接前，材料需為固溶處理態，去除氧化皮、油污和各種標記印痕，焊縫兩邊約25mm 寬范圍需打磨至光亮金屬表面。采用低熱量輸入，層間溫度不超過100℃。
6、不需要焊前和焊后熱處理。
六、GH3536的品種規格與供應狀態：

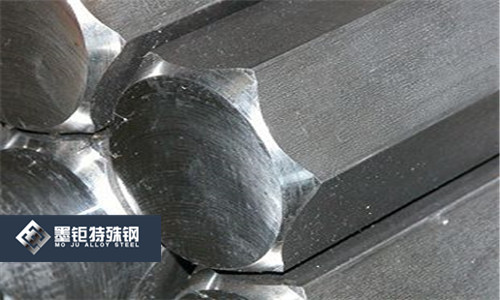

1、品種分類：GH3536無縫管、GH3536鋼板、GH3536圓鋼、GH3536鍛件、GH3536法蘭、GH3536圓環、GH3536焊管、GH3536鋼帶、GH3536絲材及GH3536配套焊材。
2、交貨狀態：無縫管：固溶+酸白，長度可定尺；板材：固溶、酸洗、切邊；焊管：固溶酸白+RT%探傷，鍛件：退火+車光；棒材以鍛軋狀態、表面磨光或車光；帶材經冷軋、固溶軟態、去氧化皮交貨；絲材以固溶酸洗盤狀或直條狀、固溶直條細磨光狀態交貨。
