今天墨鉅說的合金是K403合金，該合金為鎳基沉淀硬化型等軸品鑄造高溫合金，合金由多種金屬元素進行綜合強化，使用溫度在100°C以下。合金具有較高的高溫強度，在1000°C、100h的持久強度可達150MPa、1000h的持久強度可達94MPa。合金的鑄造性能良好，可鑄出形狀復雜的精鑄件，適合于制作1000°C以下工作的燃氣渦輪導向葉片和900°C以下工作的渦輪轉子葉片及其他零件。

      K403鎳基合金已用于制作多種航空發動機渦輪轉子葉片和導向葉片，以及其他高溫使用的零部件。合金只含w(Co) 5%，因此價格較便宜，但中溫塑性較低。當合金中的鉻、鋁、鈦和鉬的含量偏上限時，在 850°C長期時效中有析出o相的傾向。合金的耐熱腐蝕性能較差，若在高溫下長期使用，需要保護涂層。熔煉與鑄造工藝的采用真空感應爐熔煉母合金，真空感應爐重熔澆注熔模精密鑄造零件和試棒。澆注溫度為1400°C?1420°C，模殼溫度為780°C?950°C。

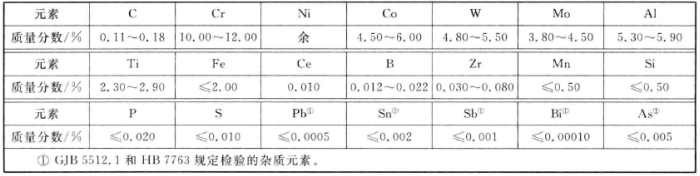

       K403鎳基合金的化學成分可參考下表：

       熱處理制度摘自HB/Z 140，合金在鑄態或經熱處理后使用。合金的標準熱處理制度為：1210°C±10°Cx4h/AC。主要規格母合金鑄成圓形長棒，其直徑范圍為70mm?90mm。供應狀態母合金和轉子葉片以鑄態供應，導向葉片經標準熱處理后供應。
