GH3536是一種高溫合金，由鎳、鉻、鐵等金屬組成，具有固溶強化型變形特性。在鑄造時，該合金對應的牌號為K4536。該合金具有中等的持久和蠕變強度，可在900℃以下長期使用，并且具有良好的抗氧化和耐腐蝕性能，以及良好的冷熱加工成形性和焊接性能。因此，它非常適用于制造航空發動機燃燒室等高溫部件。

GH3536合金的產品種類包括板材、帶材、管材、棒材、鍛件、環形件和精密鑄件等。這種合金已在國外航空發動機和民用工業中廣泛應用，而在中國，也已被用于制造航空發動機燃燒室部件、蜂窩結構、擴散器、尾噴口和其他熱端部件。

GH3536合金的成品淬火工藝中的冷卻速度是影響工藝的重要因素之一。快速冷卻可以控制析出晶界脆性碳化物膜圖。當合金固溶溫度高于1175℃時，也易在晶界形成碳化物膜。

此外，在長期時效后，GH3536合金呈現一定程度的時效硬化現象，使其塑性下降，高溫強度也有所降低。

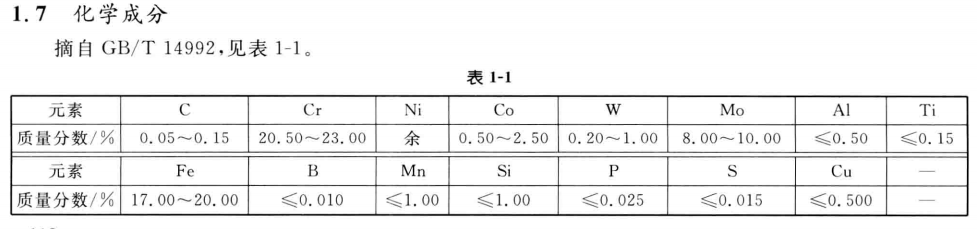

GH3536合金的牌號還包括GH536、SG-5、K536等。與其相近的牌號有UNS NO6002、Hastelloy X（美），NC22FeD（法），NiCr22FeMo（德），Nimonic PE13（英）等。

GH3536合金的熱處理制度在不同品種中略有不同。例如，對于熱軋和鍛制棒材、圓餅、環形件，熱處理溫度為1175℃±10℃，冷卻速度可以是空冷或更快速的冷卻，保溫時間應不少于20分鐘，HB應小于241。而對于管材，則熱處理溫度為1130℃～1170℃，并采用快速冷卻，保溫時間應不超過30分鐘。冷軋板材的熱處理溫度為1130℃～1170℃，快速空冷或水冷。冷軋帶材的熱處理溫度為（1065～1105）℃，保溫時間應不超過30分鐘，快速空冷。

Regenerate response
