之前墨跡說過GH6159合金力學性能方面的分析，今天墨鉅來說說該合金的典型組織在臨界方面上的實驗結論！先大概了解下，GH6159合金是Co-Ni-Cr基沉淀硬化型的變形高溫合金，使用溫度在600°C以下。合金加入鎳、銘和鉬元素進行固溶強化、加入鋁、鈦元素形成彌散y'沉淀強化相，同時通過冷變形銹發產生網狀e相阻止位錯長程運動而使合金強化。合金的形變硬化率高，在室溫和高溫具有超高強度、良好的塑韌性以及高的抗應力腐 蝕能力。該合金是目前600C°以下長期使用的強度、抗剪切能力較不錯的一款合金，綜合性能好的發動機緊固件用高溫合金。供應的主要品種為深冷拔棒材。

       合金已用于制造先進航空發動機的封嚴盤和渦輪盤、高壓壓氣機軸和高壓渦輪軸連接的高承力螺栓，火箭發動機高承力螺栓，以及應力腐蝕環境下（如海洋環境）服役的高強度螺栓等。GH6159合金在冶金生產時應嚴格控制冷拔變形得的道次變形量與其他工藝參數。變形量小會使強度不 足；變形量太大，強度升高，但塑性降低。合金還具有好的抗縫隙腐蝕、抗應力腐蝕開裂以及抗氫脆能力。

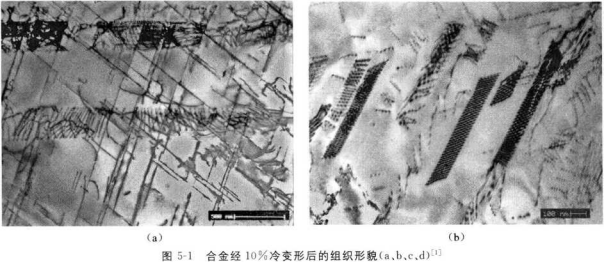

       步入主題，GH6159合金的典型組織說明，及實驗結論，合金在上臨界溫度（約700°C ）以上的穩定態組織為面心立方y 相，在下臨界溫度以下（約540°C）的穩定態組織為密排六方e相，在兩溫度之間為y+e兩相區。但合金從上臨界溫度冷卻到室溫時仍可保持亞穩態的y相基體。室溫冷變形可在y基體相中誘發馬氏體型轉變，產生大量穩定的薄片狀e相。網狀e相可阻止位錯的長程運動，起到強化作用。深冷拔變形后再經時效處理，在亞穩定y相基體中析出細小彌散的Ni3X強化相。固溶態合金在小冷變形量（10%）情況下沿｛111｝面所產生的薄片狀e相、層錯與位錯的典型組織見圖5-1。

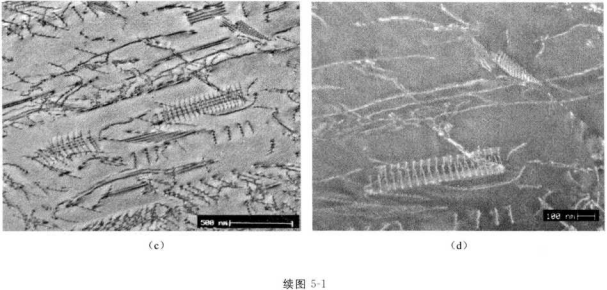

      （a）薄片狀e相；（b）層錯；（c）位錯明場像；（d）位錯暗場像； d10mm冷拉棒，經完全處理：13g氯化銅+100mL丙酮+100mL鹽酸，化學腐蝕結果圖。
