墨鉅牌K414是鎳基沉淀硬化型等軸晶鑄造高溫合金，長時使用溫度600°C，短時使用溫度800°C?900°C，合金中加入鉻、鉬等元素進(jìn)行固溶強(qiáng)化，加入鋁、鈦等元素形成y'時效強(qiáng)化相，加入硼和鈰元素凈化和強(qiáng)化品界。合金在中低溫條件下，具有較高的強(qiáng)度和塑性，高的中溫持久壽命。合金具有良好的抗燃?xì)馇治g能力，以及良好的鑄造和加工性能。主要產(chǎn)品為航天發(fā)動機(jī)整鑄導(dǎo)向器、航空發(fā)動機(jī)尾噴口精鑄件等。 應(yīng)用概況及特姓都較為良好，合金已用于制作航天發(fā)動機(jī)導(dǎo)向器精鑄件、航空發(fā)動機(jī)尾噴口鑄件批產(chǎn)和使用情況良好。合金有較好的鑄造性能，可鑄成結(jié)構(gòu)復(fù)雜及內(nèi)腔形狀復(fù)雜的薄壁鑄件！

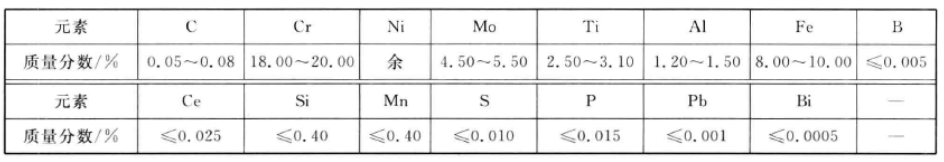

       K414鎳基合金的材料技術(shù)標(biāo)準(zhǔn)為Q/GYB 05037 K I14鑄造用母合金、Q/GYB 05057 KH4(K41)合金導(dǎo)向器II精鑄件。熔煉與鑄造工藝采用真空感應(yīng)爐熔煉母合金、真空感應(yīng)爐重熔澆注熔模精密鑄件和試棒。化學(xué)成分摘自 Q/GYB 05037 和 Q/GYB 05057，見表格參考：

       K414鎳基合金的熱處理制度，摘自Q/GYB 05037和Q/GYB 05057，合金的標(biāo)準(zhǔn)熱處理制度為：1130°C±10°CX4h/緩冷+700°C±10°CX16h/AC。品種規(guī)格與供應(yīng)狀態(tài)摘自 Q/GYB 05037 和 Q/GYB 05057。主要規(guī)格為母合金鑄成圓形長棒，其直徑范圍為75mm?90mm，長度不小于250mm。供應(yīng)狀態(tài)為母合金以鑄態(tài)供應(yīng)，精鑄件經(jīng)熱處理后供應(yīng)。
