墨鉅牌K417G是鎳基沉淀硬化型等軸晶鑄造高溫合金，是K417合金的改型合金，使用溫度在950°C以下。與K417合金相比，該合金的w(Co)降低了5%、s(Ti)降低了0.3%，仍具有與K417合金相當的性能及密度小、塑性好、中溫強度高等優點，同時合金的組織穩定性有了明顯提高。該合金有良好的鑄造工藝性能，可鑄成形狀復雜的空心葉片。主要產品有燃氣渦輪葉片、導向葉片及其他高溫零部件。應用概況與特性方面合金已用于制作航空發動機I、II級渦輪葉片，I、II級三聯體空心導向葉片，現已批量生產，使用情況良好。合金的價格較便宜，在850°C長期時效后不析出o相，這不僅使零件長期使用時更安全、可靠，而降低了合金的偏析程度，為零件生產帶來了方便。

       K417G合金的材料技術標準，與K417相比大概一致，如下：

       GB/T 14992高溫合金和金屬間化合物高溫材料的分類和牌號

       GJB 5512.1鑄造高溫合金和鑄造金屬間化合物高溫材料母合金規范

       第I部分：普通精密鑄件用鑄造高溫合金母合金

       HB 7728航空用高溫合金渦輪工作葉片精鑄件規范

       HB 7763航空發動機用等軸晶鑄造高溫合金錠規范

       HB/Z 140航空用高溫合金熱處理工藝

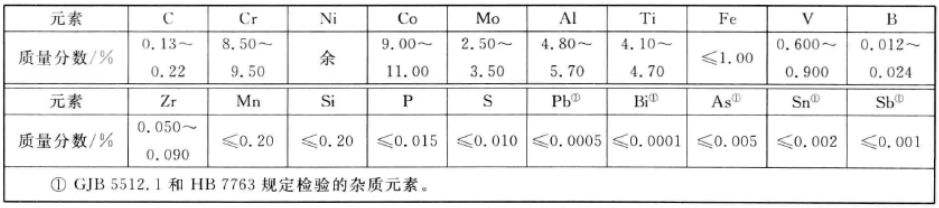

        熔煉與鑄造工藝采用真空感應爐熔煉母合金，真空感應爐重熔澆注熔模精鑄零件和試棒。澆注溫度1400°C?1420°C，模殼溫度 780°C?950°C。K417G鎳基合金的化學成分可以參考該表格：
